GB/T450-2002纸张检测仪器/纸张取样（免费下载）

GB/T450-2002纸张检测仪器/纸张取样（免费下载）

前言--纸张检测仪器
本标准是对GB/T 450-1989《纸和纸板试样的采取》的修订。
本标准等效采用ISO 186:1994《纸和纸板— 侧定平均质量试样的采取》。
本标准自实施之日起，同时代替GB/T 450-1989,
本标准由中国轻工业联合会提出。
本标准由全国造纸工业标准化技术委员会归口。
本标准起草单位:中国制浆造纸研究院。
本标准主要起草人:陈曦、李兰芬、王华佳、宋川。
本标准委托全国造纸工业标准化技术委员会负贵解释。
ISO前言
ISO ( 国 际标准化组织)是国家标准团体(ISO成员)的一个世界性联合会。通常国际标准的制定工作由ISO技术委员会进行。对某个技术委员会确定的项目感兴趣的每一成员都有权派代表参加该技术委员会，无论是官方的和非官方的国际组织，只要与ISO有联系，同样可以参加该项工作。ISO与IEC(国际电工委员会)在电工标准方面密切合作。
技术委员 会采纳的国际标准草案在ISO委员会承认为国际标准之前要经过各成员的投票。根据ISO导则，要求至少有75%的成员投赞成票。
第二版本代替第一版本(ISO 186:1985)，它是一个专业化的章程修订版。
1 范圈
本标准规定了纸和纸板试样的采取。
本标准适用于各种纸和纸板。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB /T 2 828-1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)
3 定义
本标准采用下列定义。
3.1 批 lot

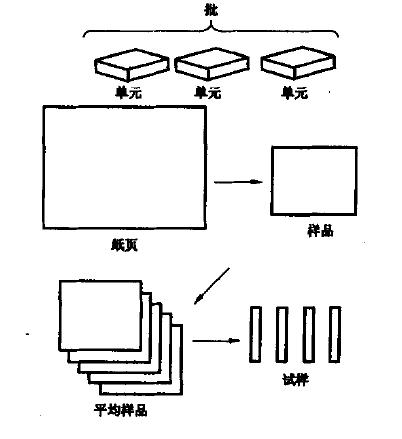

品种相同，特性相同的纸或纸板的集合体(如图所示)。批的包装单位是根据产品标准所规定的。

3.2 样品 specimen
一张按规定大小切取的矩形纸或纸板，此矩形样取自整张纸样或产品，整张纸样又取自所选择的包装单位。
3.3 平均样品sample
集中所有样品即为平均样品。
3.4 试样 test piece
用作按规定的检验方法进行测定的一定量的纸或纸板，该试样取自样品，有时也可以是样品本身或几个样品。
3.5 随机取样 selecteda tra ndom
所用的取样方法应使总体的每一部分具有相同的被选取的机会。
4 取样步骤
4.1 抽取包装单位
按 GB / T 2828的规定进行抽取，包装单位应无损伤，并具有完整包装。详见产品标准中的有关规定。
4.2 整张纸页的抽取
从所抽取的包装单位中抽取整张纸页，其方法如下。
4.2.1 平板纸纸页的抽取

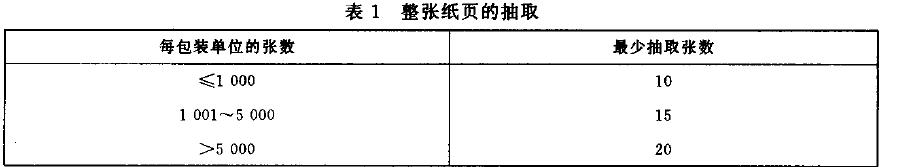

按所选取的包装单位的总张数抽取样品，其取样数如表1所示。

4.2.2 卷筒纸纸页的抽取
从卷筒纸外部去掉所有受损伤的纸层，在未受损伤的部分再去掉三层(定且不超过225g /mz)或一层(定量超过225 g/m'),沿卷筒的全幅切一刀，其深度应能满足取样所需张数，使切取的纸页与纸卷分离
4.2.3 盘纸的取样
去掉盘纸外部带有破损、皱纹或其他外观纸病的纸幅，切取长5 m-10 m的纸条。
样品的切取
4.3.1 平板纸或纸板
从每整张纸页上切取一张400m mX 4 00m m的样品，各张纸页上的取样部位各不相同。
4.3.2 卷筒纸或纸板
从每整张纸页上切取一个样品，样品长为卷筒的全幅。宽为400m m,
注 :对于要求横幅侧定的性能，如定童横幅差、平滑度等，不必将整张纸页切成样品，可由整张纸页直接切取试样。
5 附加要求
5.1 样品应保持平整，不皱不折，应避免日光直照，防止湿度波动以及其他有害影响。手触摸样品时应小心，应尽量避免影响纸样的化学、物理、光学、表面及其他特性。
5.2 每张试样应作标记，标记应清楚，应准确地标明纸的纵、横向和正反面。
5.3 在取样或试验时，如出现意外，应重新取样，新样品应按上面所述方法采取。除非另有说明，试样可在同一包装单位中采取。
54 水分试样应立即密封包装。
6 取样报告
取样报告应包括以下项目:
a)取样人姓名、取样日期、取样地点；
b)所取样品品名、纸号、定量和生产日期;
c)生产单位的名称、地址;
d)使用单位的名称、地址;
e)批的状况、批中单位数、选取包装单位数及编号
f>从每个包装单位中采样的张数;
9)来自取样方面的任何偏差;
h)取样人签名。
