印刷相关国家标准

GBT/7975-2005纸和纸板颜色的测定(免费下载)

GBT/21245-2007印刷检测仪器/纸和纸板颜色的测定(漫反射法)(免费下载)
纸和纸板  颜色的测定(漫反射法)
前言
本标准是对GB/T7975-1987《纸及纸板  颜色测定法(漫射/垂直法)》的修订。
本标准与GB/T7975-1987相比主要变化如下:
—修改了范围
—修改了色品指数和色调角两个术语的名称;
—将完全反射漫射体标准照明体D65/10度条件下的三刺激值Zn修改为107.32
本标准由中国轻工业联合会提出
本标准由全国造纸工业标准化委员会(SAC/TC141)归口
本标准起草单位:中国制浆造纸研究院
本标准主要起草人:张清文
本标准所代替标准的历史版本发布情况为:
—GB/T7975-1987
本标准由全国造纸工业标准化委员会负责解释
1.范围
本标准规定了用消除光泽的漫反射法测定纸和纸板颜色的方法
本标准不适用于加入荧光染料或颜料的纸和纸板。当仪器光源照射在试样上的紫外辐射量调准至与GB/T7973规定的授权实验室提供的在CIE照明体D65光源条件下的荧光参比标准一致时,本标准可用于测定含有荧光增白剂的纸和纸板。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所以的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本使用于本标准。
GB/T450纸和纸板试样的采取(GB/T450—2002,eqvISO186:1994)
GB/T7973纸、纸板和纸浆  漫反射因素的测定(漫射/垂直法)(GB/T7973—2003,ISO2469:1994,NEQ)
GB/T10739纸和纸板和纸浆试样处理和试验的标准大气条件(GB/T10739—2002,eqvISO187:1990)
3术语和定义
下列术语和定义使用于本标准
3.1反射因素R   reflectance factor R
由一物体反射的辐通量与相同条件下完全反射漫射体所反射的辐通量之比,以百分数表示。
注:如果物体是半透明的,反射因素受背衬影响
3.2
内反射因素R  intrinic reflectance factor R
试样层数达到不透光,即测定结果不再随试样层数加倍而发生变化时的反射因素。
3.3
CIE1964补充标准色度系统 CIE1964 supplementary standard colorimetric system
采用复合GB/T7973规定的反射光度计,在CIE1964补充标准色度系统的光谱特性条件下测定的反射因素
3.4
三刺激值X、Y、Z tristmulus values X、Y、Z
在给定的三色系统中,与所研究的刺激颜色相匹配的三个参考书刺激的量
注:在本标准中。用CIE1967(10度)标准观察者和标准照体D65定义三色系统
3.5
CLELAB色空间 CLELABcolour space
近似均匀的三维色空间,有矩形坐标绘制,L、a、b的量值由给出的式(9)规定GB/T7975—2005
3.6
明度指数L  lightness index L
在视觉上近似均匀的三维色空间中,表示物体色明度值的坐标,L为0表示对光全吸收的黑体,L为100表示对光全反射的纯白物体
3.7
色品指数a、b chromaticity index a、b
在视觉上近似均匀的三维色空间中,表示色度的坐标。a为正值表示偏红程度,a为负值表示值绿程度;b为正值表示偏黄程度,b为负值表示偏蓝程度、
3.8
色品坐标  chromaticity diagram
各刺激值与三刺激值总和之比,在X10、Y10、Z10色度系统中,用x10、y10、z10表示色品坐标
3.9
彩度Cab  chormaCab
表示物体的色纯度或饱和度
3.10
色调度hab hue angle hab
在物体色相360度范围内,被测色的角度。0度表示为红,90度表示为黄,180度表示为绿,270度表示为蓝。
4 原理
在规定的条件下, 用三色滤光片式光度计或简易型光谱光度计分析试样上的反射光, 就可计算出颜
色 的坐标
5 仪器
5 .  1 反射光度计
     几何特性、 光学特性及光谱特性应符合GB/T7973的规定。
5 . 2 滤光片一功能
     对于滤光片式光度计, 滤光片与仪器本身的光学特性组合给出的总体响应等效于被测试样在CIE
照明体D 。及 CIE1964补充标准色度系统下的C I E三刺激值 Y o
     对于简易型光谱光度计, 其中一个功能允许按加权系数计算被测试样在 CIE照明体D6 : 及CIE
1964补充标准色度系统下的 CIE三刺激值 Ye
5.3 参比标准
     由授权实验室提供, 应符合GB/T7973中有关仪器和工作标准的校准规定。如需测定特殊产品,
为保证最高的准确性, 应选择最大范围内定值的参比标准。
     如果有理由怀疑仪器的线性误差大, 或测定结果与颜色匹配和观察者函数的真值偏差超过允许值,
应考虑采用特制的参比标准。
54 工作标准
     用由授权实验室( 见GB/T7973) 发放的 I S O三级参比标准校准仪器 应经常校准工作标准,以保证仪器的校准符合要求。
     有效并经常地使用最新经过校准的参比标准, 以保证仪器与参比仪器相一致。
5 . 5 黑筒
在所有的波长范围内,其反射因数与名义值的差值应不超过0.2 %.黑筒应开口朝下放置在无尘的环境中或盖上防护盖
     注1 : 黑筒的状况应参照仪器制造商的要求进行检查。
     注2 : 名义值由制造商提供。
6 试样采取
     如果评价一批样品, 应按 GB/T450进行试样采取 如果评价不同类型的样品, 应保证所取样品具
有代表性
7 试样 制备
     避开水印、 尘埃及明显缺陷, 切取约75mmX150mm的长方形试样。将不少于10张试样叠在一起,形成试样叠,且正面朝上。试样叠的层数应能保证当试样数量加倍后,反射因数不会因试样层数的增加而改变。然后在试样叠的上、下两面,各另衬一张试样, 防止试样被污染,或受到不必要的光照及热辐射。
在最上面试样的一角上作出记号,以标明试样及其正面,或区分试样的正反面。
如果能够区分试样的正面和网面,应将试样的正面朝上; 如果不能区分,如夹网纸机生产的纸张 则
应保证试样 的同一 面朝 上。
8 步骤
取下试样叠的保护层,不要用手触摸试样的测试区。按照仪器的操作方法和工作标准操作仪器,测定第一张试样的 C I E三刺激值( 或 C I E L AB值, 如果仪器设计成直接报告色空间),读取并记录测定值,应准确至。0.5单位。取下已测试样放在试样叠的下面,重复测定,直至10张试样测定完毕。如果需要 ,应重复以上步骤 ,测定试样 的另一面 。

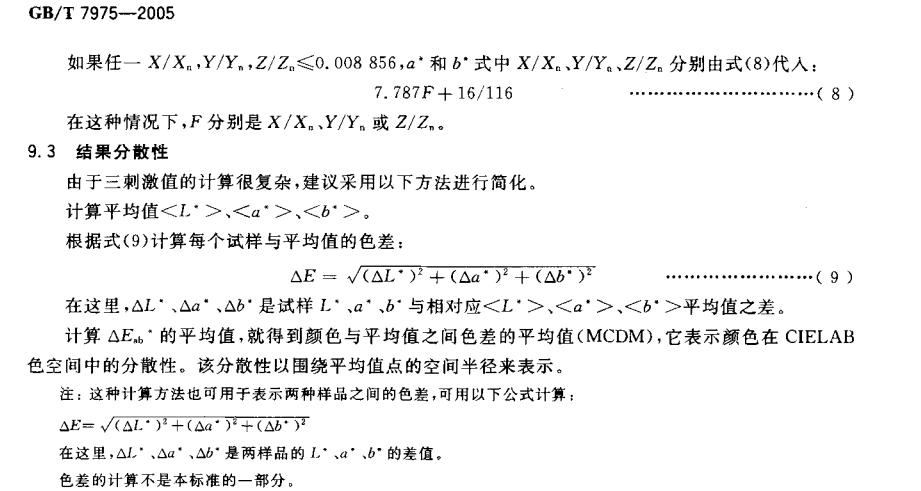

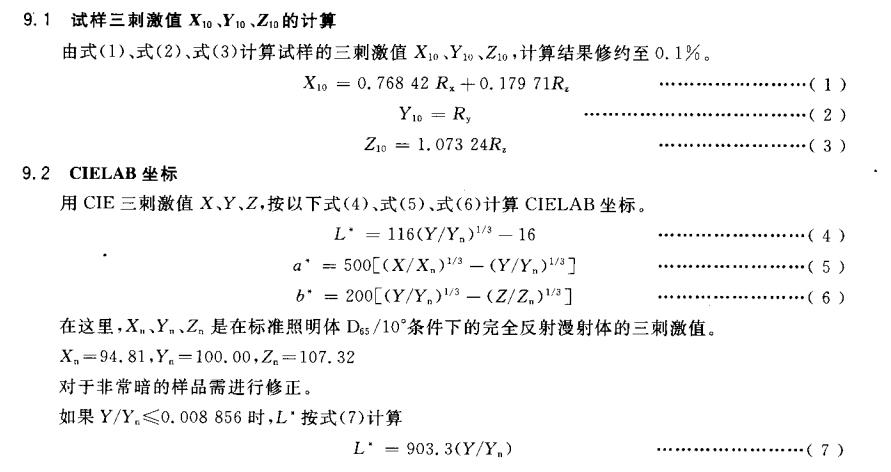

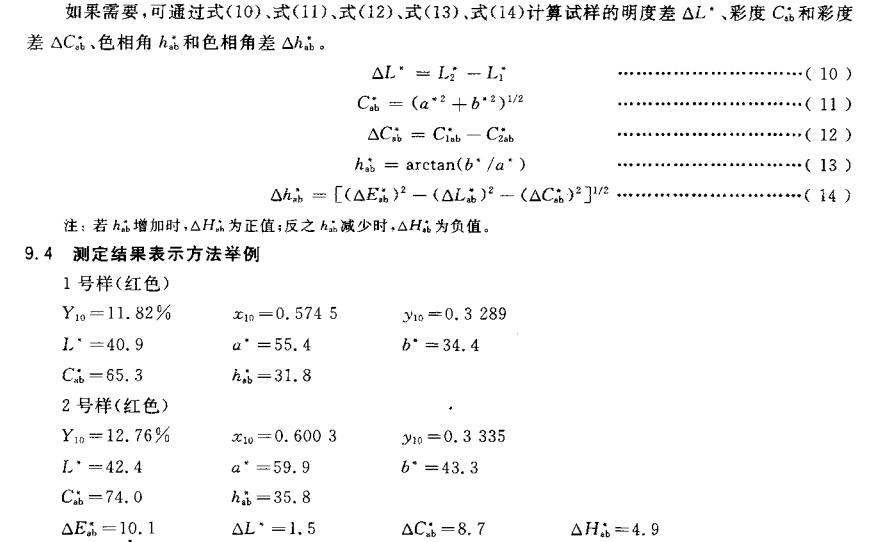

9 结果计算
1 0 结果表示
L '.ab‘值保留三位有效数字,分散性 MC D M值保留两位有效数字。
1 1 试验报告
试验报告应包括以下项目:
a ) 本标准编号;
b )试验 日 期和地点;
c )样品的准确识别及试验的正反面;
d )色品坐标的平均值,如需要,应报告试样正反面的 MCDM值( 见9 . 3 ) ;
e )使用的仪器型号;
f )偏离本标准的任何试验条件 。
