GBT/10740-2002纸浆尘埃和纤维束的测定（免费下载）


本标准是对 GB / T  10740 -1989《 纸浆尘埃度的测定法》的修订。
本标准在试验验证的墓础上，等效采用了 ISO  5350 - 1:1998《纸浆一一尘埃和纤维束的估 算一 第1部分:实验室纸页的测定》和ISO  5350 - 2 : 1998 《纸浆——尘埃和纤维束的估算— 第2部分: 纸浆板的测定》。

本标准的试验步骤分为两个部分， 即纸浆实验室纸页测定法和浆板测定法。
本标准的附录A是标准的附录
本标准自实施之日起，同时代替GB / T  1 0 7 4 0 -1 9 8 9 《 纸浆尘埃度的测定法》 口
本标准由中国轻工业联合会提出。
本标准由全国造纸工业标准化技术委员会归口。
本标准起草单位; 天津造纸研究所。
本标准主要起草人 : 张淑兰、 苗俊英 、 张景彦 、 马庆兰 、 郭杰 、杜丽萍、 聂俊红。

印刷检测仪器I S O前言
     ISO国际标准化组织是国家标准团体( I S O成员) 的一个世界性联合会。通常国际标准的制定工作由I S O技术委员会进行。对某个技术委员会确定的项目感兴趣的每一个成员都有权派代表参加该技术委员会，无论是官方的和非官方的国际组织， 只要与I S O有联系， 同样可以参加该工作。I E C( 国际电工委员会) 在电工标准方面密切合作。
     技术委员会采纳的国际标准草案在I S O委员会承认为国际标准之前要经过各成员的投票。根据ISO导则，要求至少有 7 5 %的成员投赞成票。
     按照ISO和C E N( 欧洲标准化委员会) 的技术合作协议( 维也纳协议) ， 本国际标准 ISO  5350 - 1由C E N和I S O第 6 技术委员会( T C6纸、纸板和纸浆) 第 5 分委员会( S C5纸浆试验方法和质量规格) 合作制定 。
     本标准的第二版废除和取代了第一版( ( I SO  5350 - 1 : 1992 ) 而构成一个新的技术修订版。
     I S O  535由以下部分构成， 总标题为《 纸浆— 尘埃和纤维束的估算》。
——第1部分 : 实验室纸页的测定
——第2部分: 纸浆板的测定
——第3部分: 所反射光的测定
附录 A和附录 C构成I S O  5 3 5 。本部分的组成内容 附录B仅供参考。

1、范围
     本标准规定了采用透射光目视估算纸浆中尘埃和纤维束的方法。
     本标准中实验室纸页测定法适用于所有类型的纸浆， 主要适用于未形成浆板的纸浆， 不适用于回用浆。
     本标准中浆板测定法适用于定量不大于 1  4 0 0  g / m' 的漂白浆板和透明度较高的其他浆板，不适用于未漂硫酸盐浆板及任何过高不透明度的浆板。
2 引用标准
     下列标准所包含的条文， 通过在本标准中引用而构成为本标准的条文。本标准出版时， 所示版本均为有效。所有标准都会被修订， 使用本标准的各方应探讨使用下列标准最新版本的可能性。
     GB / T  4 5 1 . 2 -2 0 0 2 纸和纸板定量的测定( e q v  I S O  5 3 6 : 1 9 9 5 )
     GB / T  7 4 0 -1 9 8 9 纸浆试样的采取( e q v  I S O  7 2 1 3 : 1 9 8 1 )
     GB / T  7 4 1 -1 9 8 9 纸浆分析试样水分的测定法( n e q  I S O  6 3 8 : 1 9 7 8 )
     QB / T  1 4 6 2 -1 9 9 2 纸浆实验室湿解离( e q v  I S O  5 2 6 3 : 1 9 7 9 )
     QB/ T  3 7 0 3 -1 9 9 9 纸浆实验室纸页 的制 备 常规纸页成 型器法 ( e q v  I S O  5 2 6 9 - 1 : 1 9 7 9 )
3 定 义
     本标准采用下列定义。
3 . 1杂质 c o n t r a r y
     任何嵌人到纸浆内的不需要的小块物质， 其尺寸超出规定的最小尺寸， 且相对于纸页表面呈现出明显的不透明度。
3 . 2 尘埃 d i r t
     任何非纤维性杂质。
3 . 3 纤维束 s h i v e s
     未蒸解的木片或植物碎片。
4 原理
     在透射光下观测试样， 对照尘埃对 比图估算出尺寸大于规定， 且呈不透明的所有杂质的面积。再将所有杂质面积进行相加， 报告每千克绝于浆中尘埃和纤维束的总面积( mm' / k g ) .
     注1 : 如果需要，尘埃和纤维束的面积可按不同尺寸组级分别报告
5 印刷检测仪器设备及辅助材料
1 照明工作台
   适合工作人员在透射光下检验试样的照明工作台， 工作台表面的光亮度为 2500  cd / mz~3000  c d / mz ( 坎德拉/ 米z ) ，应避开日光或任何外部光源的直接照射( 见图 1 ) 。
   注2 : 照明装置内装有6根2 0 W的日光灯管，工作台表面是乳白色的聚丙烯板( 或磨砂玻璃) ，光线应均匀，光亮度可用照度计测量

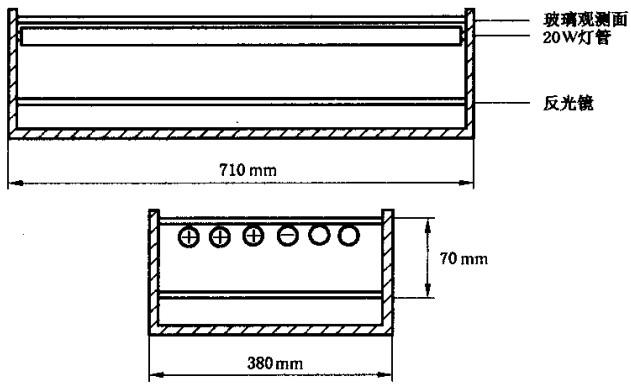

图 1 纸浆尘埃度标准观测台结构

52 标准尘埃对比图
     在一透明膜上印有不同面积和形状的尘埃系列， 同一横行排列着面积相同， 但形状不同的尘埃; 同一纵列排列着形状类似， 但面积不同的尘埃( 见附录 A) .
     注3 : 标准尘埃对比图应由标准化机构提供， 不能使用复制品， 因复制品可能会改变斑点的尺寸。
5 - 3 实验室纸页制备设备
5 . 3 . 1 疏解器应符合 QB / T  1 4 6 2的规定。
5 . 3 . 2 纸页成型器应符合QB / T  3 7 0 3的规定。
5 . 3 . 3 吸墨纸表面应洁净， 尺寸应与纸页成型器相对应。
5 . 3 . 4 制备纸页用水应使用蒸馏水或脱离子水及除去悬浮物的砂滤水。
6 试样的制备
6 . 1 实验室纸页测定法
6 . 1 . 1 在测试过程中应避免纸浆被污染， 确保疏解器、 纸页成型器的表面及其零部件清洁，并无腐蚀和沉积物。确保所使用的水无杂质 符合 5 . 3 . 4的规定。
6 . 1 . 2 取样
     按GB / T  7 4 0抽取尽可能有代表性的样品， 从中再均匀抽取总质量不少于 1 8 0  g绝干浆的试样。 应检测尘埃度较高的纸浆， 如果预先检测的杂质总数超过3 0 0个/ / k g ， 则试样的绝干浆量可减至5 0 g ， 但应在报告中注明 。
6 . 13 试样的预处理
     绝干浆应至少浸泡4h ， 并按以下步骤制备两批解离浆。
     向6 0 g绝干浆中添加水2 700 ml ， 在疏解器中将浆样解离。 疏解器应选择适宜的转数， 以免解离过度， 且应保证所有浆块已分解。建议做一些预测试验， 获得所需转数。在表 I中给出一些纸浆的适宜转数 。

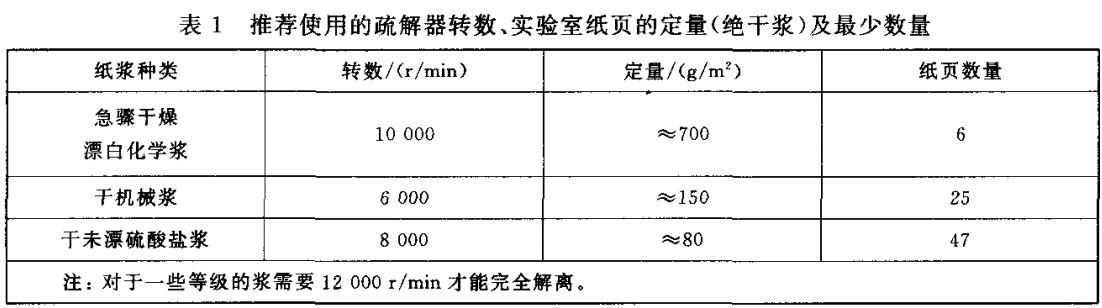

表 1 推荐使用的疏解器转数、 实验室纸页的定量( 绝干浆) 及最少数量

6 . 1 - 4 纸页抄造
     用纸页成型器制备一定数量的实验室纸页， 纸页的数量和定量应与至少1 0 0  g绝干浆相适应。 表1中给出了一些纸浆推荐的定量和所需纸页的最少数量。在纸页上作出记号， 用 4 0 0  k P a 压力压榨纸页，最后纸页的绝干物含量约为 3 0 %。如果干燥纸页比较透明， 能够看清所有杂质， 也可使用干燥纸页， 但应在报告中注明。
     注4 :抄造后如果纸页没有立即进行检测， 需用一张塑料薄膜将其遮盖， 以免干燥。如果所抄纸页太干， 可用水将其喷湿。
     注5 :为了能观测到所有杂质， 建议在纸页表面上作记号， 并从纸页的另一面观看这些记号的可视性。
6 . 2 浆板测定法
6 . 2 . 1 取样
     所有样品应按 G B / T  7 4 0 进行抽取， 样品的总质量应至少为 1  0 0 0  g 绝干浆。
6 . 2 . 2 试样的选取
     选取数张试样， 使其均匀分布在样品的不同部位。所选试样应能代表整个样品， 各试样的质量相加应不少于 3 0 0  g绝干浆， 其总面积应不少于0.5平方米。
     应检测尘埃度较高的纸浆， 如果预先检测的杂质总数超过3 0 0 个/ k g ， 则试样总量可减至100g 绝干浆， 但应在报告中注明。
7 印刷检测仪器试验步骤
7. 1 实验室纸页测定法
7 . 1 . 1 使用照明工作台检测所抄纸页， 从正面检测纸页的一半， 从网面检测纸页的另一半。 并与 5 . 2中给出的标准尘埃对 比图相比较， 小于 。0 4  mm' 的杂质可忽略不计， 如果同意可将第 5 组删除， 但应在报告中注明。
     可按照杂质的面积来区分杂质， 如果需要还可区分尘 矫纤维束。
7 . 1 . 2 应按 G B / T  7 4 1 检测纸页的绝干物含量。
7 . 2 浆板测定法
7 . 2 . 1 按GB / T  7 4 1 测定浆板水分， 然后计算出试样的绝干质量。
     按G B / T  4 5 1 . 2 测定浆板定量。
7 . 2 . 2 用蒸馏水均匀润湿样品， 以使其透明。如果浆板具有足够的透明度， 可看清所有杂质， 则省去润湿这一步骤， 直接进行观测。
7 . 2 . 3 将试样贴到照明工作台上， 借助透射光目测试样的两个面。并与 5 .  2中给出的标准尘埃对比图相比较 ，根据表 2 分别检测和统计出尘埃与纤维束的数量。当检测第一面时， 应圈出已统计的每一个斑点， 以确保在检测另一面时不再重复计数。
     汇总全部检测样品两个面的尘埃和纤维束的个数。
表 2 杂质面积分组的推荐

8.杂质的分组
     通常只报告杂质的总面积， 如果需要也可按表 2进行分组报告。如果同意可删除第 5 组， 但应在报告中注明。
9 结果计算和表示

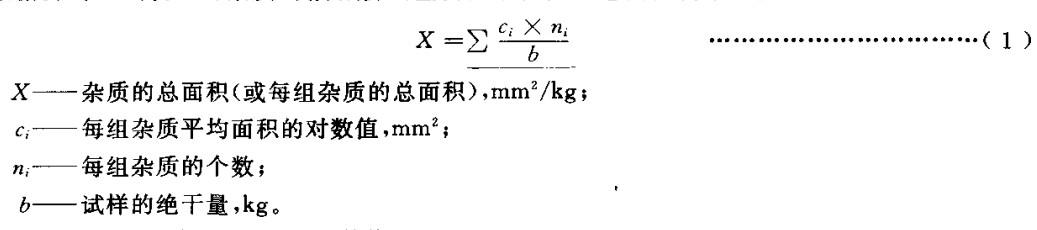

结果计算根据公式( ( 1 ) 计算全部杂质( 或分别算出尘埃和纤维束) 的总面积或每组杂质的总面积。


表2中给出了杂质平均面积的对数值。
如果杂质超过 5  m m2 ， 则 ‘ , n ， 应由实际面积代替 ， 但应在报告中注明。
注6 : 每组杂质平均面积的对数值已得到证明， 杂质具有趋向于组级下限的趋势
举例: 如果在0.1 5  m m' -0 . 3 9 mm的面积组中发现 8 个杂质， 其面积。Xn ，应如下计算。
8  X  0 . 2 4 2  mm x 约等于1 . 9  m mx .
   结果表示计算结果应修约至整数， 低于5  m m' / k g的应修约至1 位小数。
注 7 : 如果需要， 可按组别或尘埃和纤维束分别表示结果.
1 0  验报告
     试验报告应包括如下项目:
     a ) 样品和批次的所有识别资料;
     b )以每千克绝干浆的杂质平方毫米数( mm2 / k g ) 表示结果， 如果需要可按杂质组或种类即尘埃和纤维束分别报告;
     c ) 使用疏解器的转数和试样的定量;
     d )所测纸浆的质量( 9 ) ;
     e ) 任何偏离标准的情况口GB / T  1 0 7 4 0 -2 0 0 2
   附录 A
( 标准的附录 )

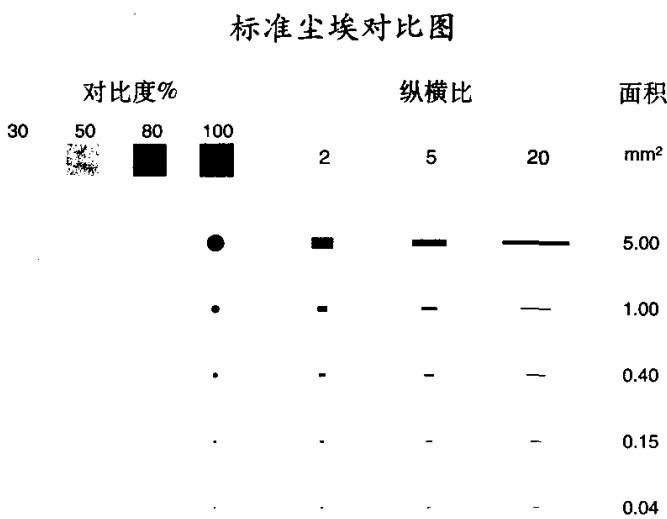

标准尘埃对比图
A 1 标准尘埃对比图为一张透明胶片( 如图Al l应由标准化机构提供。 该胶片不能使用其复制品，因复制品会改变斑点尺寸。
A 2 图中左部分标出每一组中最小对比度的斑点， 即对于)0 . 4 0  m m' , > _0 .  1 5  m m， 和)0 . 0 4 mm ' 的杂质， 其最小对比度分别为 3 0 %, 5 0 %和 8 0 %。图中右部分标出不同纵横比的斑点， 其对比度均为1 0 0 %， 该部分用于杂质尺寸的分类。
标准尘埃对比图
