紫外线老化试验箱技术参数 (带辐照度计）

用途：

1. 紫外光老化试验机主要用于模拟对阳光、潮湿和温度对材料的破坏作用；

2. 材料老化包括褪色、失光、强度降低、开裂、剥落、粉化和氧化等；

3.  紫外光老化试验机通过模拟阳光、冷凝、模仿自然潮湿，试样在模拟的环境中试验几天或几周的时间，可再现户外可能几个月或几年发生的损坏；

4.  紫外光老化试验机中，紫外灯的荧光紫外等可以再现阳光的影响，冷凝和水喷淋系统可以再现雨水和露水的影响；

5. 整个的测试循环中，温度都是可控的；

6. 典型的测试循环通常是高温下的紫外光照射和相对湿度在100％的黑暗潮湿冷凝周期；

7. 典型应用在油漆涂料、汽车工业、塑胶制品、木制品、胶水、阳极氧化皮膜等

产品参数：

1.温度范围：RT+10℃～70℃

2.温度均匀度：±3℃    温度波动度：±0.5℃

3.湿度范围：≥75%R·H

4.灯管内中心距离：60～70mm

5.试品与灯管中心距离：55mm

6.紫外灯管：Q-LAB美国品牌UV-A340波长范围290～400nm（其峰值340nm），二排共8只，40W/只(共8支)规格：1220MM长，直径：38MM

7.标准试片：75×150mm 24件

8.辐照强度：0.30-1.1W/㎡ / 可调 340nm波段 （通过触摸屏设定辐照强度值）

9.辐照控制：辐照度计智能控制，通过辐照度传感器实时检测辐照度值实时反馈，与触摸上辐照都设定值比较，再通过PLC的输出电压来控制灯管镇流器，最终实现控制灯管的亮度，从而来调整辐照度PID整定，进行自动补偿设定值。

10.符合标准:GB/T 14522-93  ASTM G 154,ISO 4892-1  ISO 11507   ASTMD 4329

11.工作室尺寸：500 ×1140×400mm （深×宽×高）

12.外型尺寸：D660xW1400xH1550mm

13.内胆材料：SUS304不锈钢板；外壳材料：SUS304不锈钢板

14.水源及耗量：洁净水或蒸馏水8升/天（客户自备）

15.控制系统：科宝（PLC控制器）

16.主要元器件：法国斯耐德全系电器和日本欧姆龙

17. 自动控制辐照计：智能辐照传感器，0-5V信号输出。

产品结构：

紫外线耐候箱的结构是一个不锈钢内箱空间内，安装两排各四支灯管，来模拟紫外光，通过加湿系统把内箱温度提升来模拟潮湿环境，再配合喷淋系统来模拟下雨，三个不同的环境通过程序设定使之交替循环。

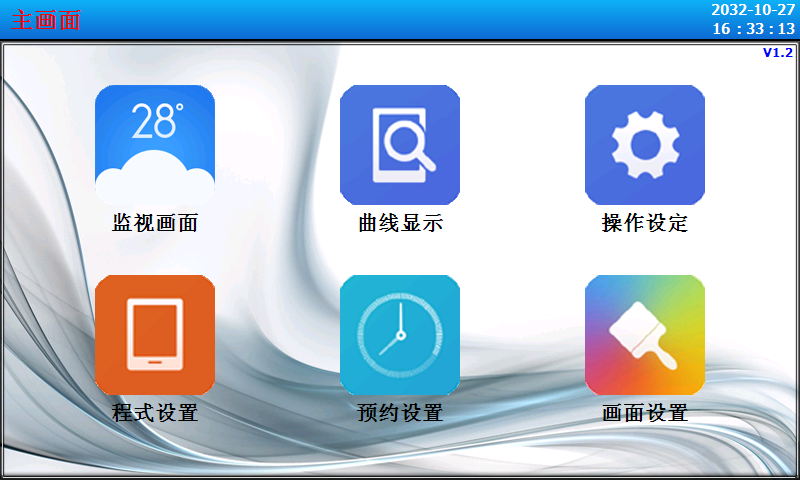

开机界面：

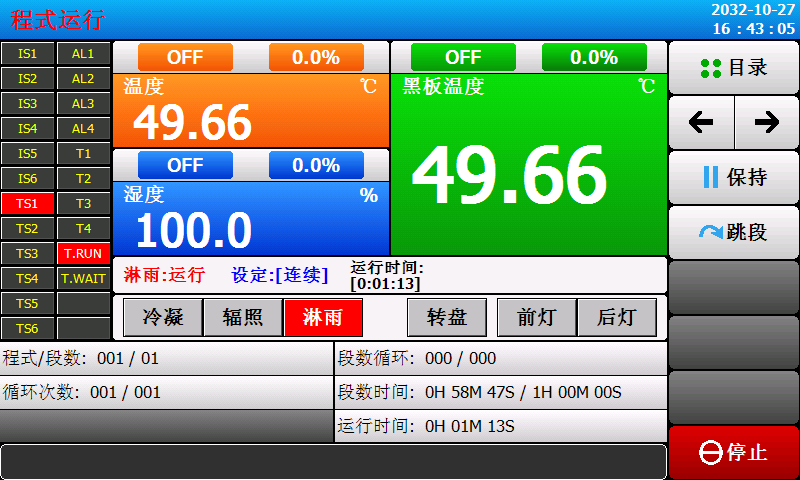

运行界面：

测试区示意图：

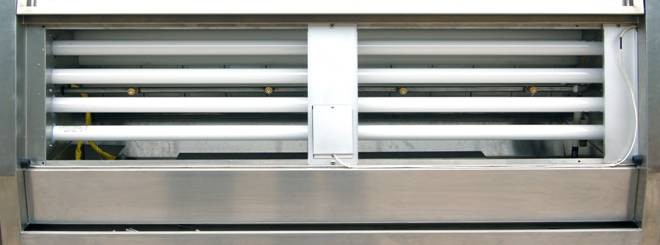

1．灯管分布图：（每侧4根进口灯管，共8根）

2．喷淋头分布图：（注：位于此图中位水平线上的4个圆状装置为喷头，每侧4个，共8个）

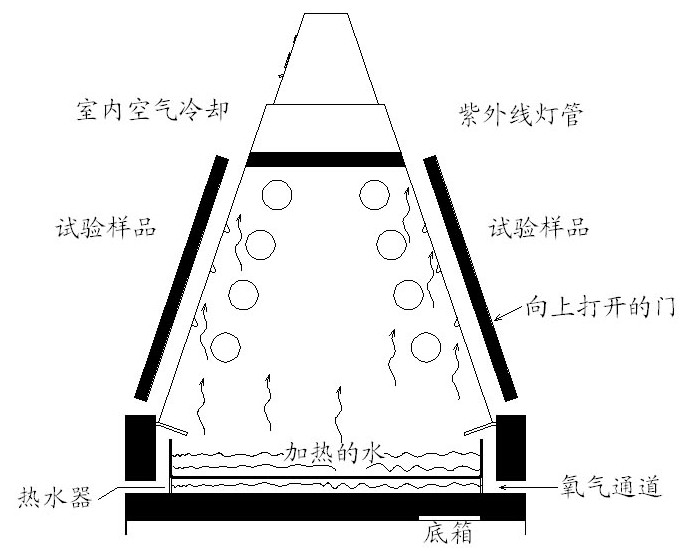

3.设备整体构造图

试验设备：

1．试验箱的结构由耐腐蚀金属材料制成，包含8只荧光紫外灯，盛水盘，试验样品架和温度、时间控制系统及指示器。

2．灯管功率40W，灯管长度1200㎜。试验箱均匀工作区域的范围为1140×500㎜。

3．灯安装成四支一排，分两排安装，每排灯的灯管平行安装，灯的中心距离为70㎜。

4．试验样品固定安装在相距灯表面的最近平行面50㎜的位置，试验样品和它的支架构成箱的内壁，它们的背面曝露于室温的冷却空气中，由于试验样品和箱内空气的温差。使试验样品表面的冷凝阶段产生稳定的凝露条件，试验箱应由底部经箱外壁和试验样品的通道产生自然空气对流。

5．水蒸汽由加热箱低的盛水盘产生，水深不大于25㎜，并有供水自动控制器，盛水盘应定期清洁防止形成水垢。

6．试验箱的温度由固定有宽75㎜、高100㎜、厚2.5㎜.黑色铝板(黑板)上的传感器进行测量,该黑板应放置于曝露试验的中心区域,温度计的测量范围为30～80℃,容差为±1℃.光照和冷凝阶段的控制应单独进行,冷凝阶段由加热水温进行控制。

7．试验箱应放置于温度为15～35℃的试验室内，距离墙300㎜，并应防止其它热源的影响，试验室内的空气不应强烈的流通，以免影响光照和凝露条件。

试验样品和性能评定：

1．外观的评定：对涂料主要是外观的评定，塑料和橡胶必要时也可以进行外观评定，检查的项目主要是光泽、颜色变化、粉化、斑点、起泡、裂纹及尺寸稳定性等。应尽量用仪器进行定量的项目检测，如光泽、色差计。

2．力学及其它性能的评定：一般橡胶材料进行抗拉强度、延伸率、硬度测量、塑料测量冲击强度、断裂延伸率、拉伸强度、弯曲强度，如必要可规定其它性能测试项目。
